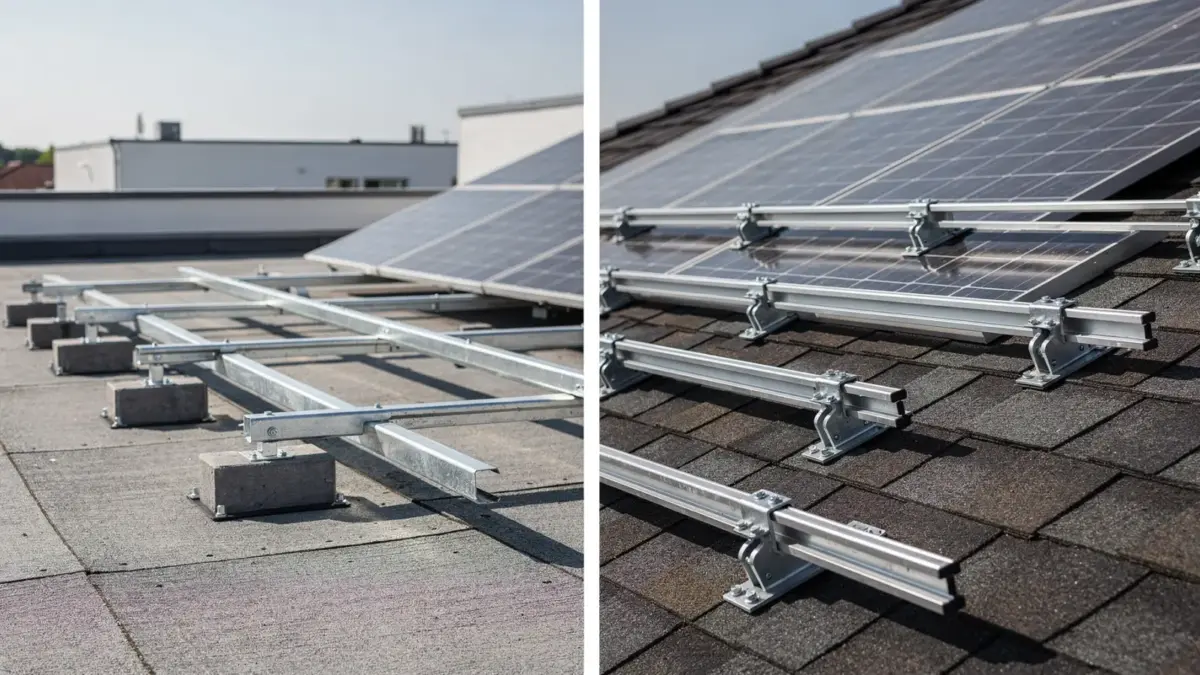

PV-Montage auf Flachdach und Schrägdach: Montagearten, Unterschiede und Anforderungen
PV-Montage auf Flachdach und Schrägdach unterscheidet sich vor allem bei Befestigung, Neigung und Lastabtragung. Auf Schrägdächern dominieren Schienensysteme mit Dachhaken oder Klemmen. Auf Flachdächern kommen Aufständerungen, ballastierte Systeme und spezielle Direktbefestigungen zum Einsatz. Entscheidend sind Dachstatik, Windlast und eine sichere Dachabdichtung.
PV-Montage auf Flachdach und Schrägdach ist die fachgerechte Befestigung und Ausrichtung von Photovoltaikmodulen auf unterschiedlichen Dachformen unter Berücksichtigung von Statik, Abdichtung, Windlast und Ertragsoptimierung.
Für die Einordnung der Montagearten hilft die Übersicht auf Montagearten Dach. Dort wird die Dachform als zentrales Planungsmerkmal sichtbar. Die Auswahl der Montageart entscheidet über Traglast, Wartungszugang, Verschattung und den Aufwand für die Montage.
Welche Montagearten gibt es auf Schrägdächern?
Auf Schrägdächern sind Schienensysteme mit Dachhaken oder Dachpfannenersatz die Standardlösung. Die PV-Module werden über Modulbefestigung auf Montageschienen befestigt. Die Dachdeckung bleibt dabei meist weitgehend erhalten, wenn die Befestigung korrekt geplant und abgedichtet wird.
Ein Schrägdach nutzt die vorhandene Dachneigung bereits für den Ertrag. In Deutschland liegen typische Dachneigungen bei Wohngebäuden häufig zwischen etwa 20 und 50 Grad. Bei solchen Dächern braucht die PV-Montage meist keine zusätzliche Aufständerung. Die Module folgen der Dachfläche, was die Konstruktion vereinfacht.
Die wichtigsten Montagearten auf Schrägdächern sind:
- Dachhaken mit Schienensystem: Dachhaken greifen unter die Dachdeckung und tragen die Montageschienen.
- Stockschrauben oder Sparrenbefestigung: Die Befestigung erfolgt direkt in tragende Holzbauteile, oft bei Trapez- oder Wellblechdächern.
- Klemmsysteme: Bei geeigneten Deckungen fixieren Klemmen die Schienen oder Module an der Dachkonstruktion.
Die Dachform bestimmt die Modulbefestigung. Ziegel-, Schiefer-, Blech- und Bitumendächer verlangen unterschiedliche Befestiger und unterschiedliche Abdichtungslösungen. Ein Schienensystem verteilt Lasten auf mehrere Befestigungspunkte und bietet eine klare Montageebene für mehrere Module.
Für die fachliche Einordnung von Traglast und Befestigung ist Dachstatik für PV prüfen: Traglast und Bewertung verständlich erklärt hilfreich. Dort steht die Lastbewertung im Mittelpunkt, die bei jeder PV-Montage auf Schrägdach geprüft werden muss.
Welche Montagearten gibt es auf Flachdächern?
Auf Flachdächern kommen vor allem Aufständerungen zum Einsatz. Die Module erhalten damit eine definierte Neigung, damit Ertrag und Selbstreinigung verbessert werden. Häufig werden Flachdachsysteme ballastiert, also ohne Durchdringung der Dachabdichtung mit Gewichten gesichert.
Ein Flachdach hat oft nur eine geringe Dachneigung von 0 bis etwa 10 Grad. Ohne zusätzliche Aufständerung wäre der Ertrag meist geringer und Wasser, Schnee oder Schmutz würden ungünstiger ablaufen. Deshalb wird die PV-Montage auf Flachdach fast immer separat aufgeständert.
Typische Montagearten auf Flachdächern sind:
- Ballastierte Aufständerung: Auflast statt Dachdurchdringung, häufig mit Beton- oder Systemgewichten.
- Mechanisch befestigte Aufständerung: Die Unterkonstruktion wird an tragenden Punkten mit dem Dach verbunden.
- Ost-West-Aufständerung: Zwei Modulreihen werden gegeneinander aufgestellt, um die Fläche kompakt zu nutzen.
Bei Flachdächern ist die Windlast besonders wichtig. Aufgeständerte Module wirken wie Segel. Die Konstruktion muss daher gegen Abheben und Verschieben gesichert sein. Gleichzeitig darf die Dachabdichtung nicht durch scharfkantige oder punktuelle Lasten beschädigt werden. Schutzlagen, Lastverteilplatten und ein sauberer Montageplan gehören deshalb zur PV-Montage auf Flachdach.
Wer neben der Technik auch die Zusammenarbeit mit der Montagefirma prüfen will, findet Hinweise in Dachstatik und PV-Firma: Worauf Sie bei der Auswahl achten müssen. Dort wird klar, welche Angaben eine Firma zur Statik und zur Befestigung liefern sollte.
Anzeige Kostenlos und unverbindlich
Passende Fachbetriebe für Ihr Projekt finden
- Anfrage in wenigen Minuten ausfüllen
- Passende Fachbetriebe aus Ihrer Region erhalten die Anfrage
- Angebote in Ruhe vergleichen, ohne Pflicht zur Beauftragung
Ihre Anfrage geht an unseren Vermittlungspartner. Für Sie ist sie kostenlos und unverbindlich; wir erhalten bei einer Vermittlung eine Vergütung. Hinweise zum Datenschutz
Worin unterscheiden sich Aufständerung, Schienensystem und Direktbefestigung?
Aufständerung verändert die Neigung der Module, Schienensysteme tragen die Module auf einer Unterkonstruktion, und Direktbefestigung verbindet Module oder Montagesystem direkt mit tragenden Bauteilen. Die drei Montagearten lösen unterschiedliche Dachanforderungen und beeinflussen Ertrag, Aufwand und Belastung.
Die wichtigsten Unterschiede im Überblick:
| Montageart | Einsatz | Vorteil | Wichtiger Nachteil |
|---|---|---|---|
| Aufständerung | vor allem Flachdach | definierte Neigung, bessere Ausrichtung | höhere Windlast und oft mehr Ballast |
| Schienensystem | vor allem Schrägdach | flexibel, bewährt, gute Lastverteilung | mehr Bauteile und exakte Planung nötig |
| Direktbefestigung | je nach Dachtyp und System | geringe Aufbauhöhe, wenig Material | höhere Anforderungen an Untergrund und Abdichtung |
Die Ausrichtung bestimmt den Ertrag. Auf dem Schrägdach folgt die PV-Montage meist der vorhandenen Dachorientierung. Auf dem Flachdach kann die Ausrichtung frei gewählt werden, etwa nach Süden oder im Ost-West-System. Die Neigung liegt bei Flachdach-Aufständerungen oft deutlich unter der Dachneigung des Gebäudes, weil die Unterkonstruktion die Modulstellung übernimmt.
Ein Schienensystem ist auf Schrägdächern die verbreitetste Lösung, weil die Schienen Unebenheiten ausgleichen und eine sichere Modulbefestigung ermöglichen. Direktbefestigung wird dort eingesetzt, wo das Dachsystem dafür ausgelegt ist. Bei Flachdächern dient Direktbefestigung eher als Sonderlösung, wenn die Tragstruktur und die Dachabdichtung eine mechanische Verankerung zulassen.
Normen und Herstellerangaben spielen bei der PV-Auslegung eine zentrale Rolle. Wer die technischen Vorgaben verstehen will, findet in Normen für die PV-Auslegung: Welche Regeln gelten und was Betriebe nennen müssen die relevanten Regeln und Nachweise zusammengefasst.
Welche Anforderungen stellen Dachstatik und Abdichtung an die PV-Montage?
Dachstatik und Dachabdichtung bestimmen, ob eine PV-Montage überhaupt zulässig und dauerhaft dicht bleibt. Jede Anlage bringt Eigengewicht, Windlast und je nach System zusätzliche Punkt- oder Linienlasten auf das Dach. Die Montage darf die Tragreserven des Gebäudes nicht überschreiten.
Bei Dachstatik zählen nicht nur die Modulgewichte. Auch Schienen, Klemmen, Ballast, Schnee und Wind müssen in die Bewertung einfließen. In Deutschland gilt für Schneelastzonen und Windlastzonen keine Einheitslösung, weil die regionale Belastung vom Standort abhängt. Eine belastbare Planung berücksichtigt daher immer den konkreten Standort, die Dachform und die Gebäudehöhe.
Dachabdichtung verlangt bei jeder Durchdringung eine saubere Lösung. Auf Flachdächern sind besonders Schutzlagen wichtig, damit Ballast oder Unterkonstruktion die Abdichtung nicht scheuern. Auf Schrägdächern müssen Anschlüsse an Ziegel, Blech oder Bitumen regensicher ausgeführt werden. Jede Schwachstelle führt sonst zu Folgeschäden am Gebäude.
Typische Prüfwerte und Fakten, die bei PV-Montage regelmäßig eine Rolle spielen, sind:
- Schrägdach: meist mit Schienensystem und Dachhaken befestigt.
- Flachdach: meist mit Aufständerung und Ballast gesichert.
- Neigung: auf dem Flachdach durch das Montagesystem erzeugt, nicht durch das Dach selbst.
- Windlast: auf Flachdächern besonders kritisch wegen Auftrieb.
- Dachabdichtung: darf durch Befestigung und Lastverteilung nicht beschädigt werden.
Die technische Prüfung sollte vor der Montage abgeschlossen sein. Wer die statischen Grundlagen genauer verstehen will, sollte zusätzlich Dachstatik für PV prüfen: Traglast sicher bewerten lesen. Dort wird die sichere Bewertung der Tragfähigkeit praxisnah eingeordnet.
Für die Auswahl der Montageart gilt ein klarer Grundsatz: Schrägdach nutzt meist das vorhandene Gefälle, Flachdach braucht fast immer Aufständerung oder ein auf das Dach abgestimmtes Spezialsystem. Die beste Lösung ist die Montageart, die Statik, Abdichtung, Windlast und Ausrichtung zusammen sauber löst.
